氨气制备氨水系统

环保设备

氨水气化炉氨水气化炉是氨水溶液气化反应器,通过喷枪雾化的氨水溶液在炉内气化为氨气和水蒸汽。当进入气化炉的热空气分布不均匀,流速过快,不能快速充满炉膛时,会降低气

产品名称:氨气制备氨水系统
产品用途:
所属分类:

产品用途

氨水气化炉


       氨水气化炉是氨水溶液气化反应器,通过喷枪雾化的氨水溶液在炉内气化为氨气和水蒸汽。当进入气化炉的热空气分布不均匀,流速过快,不能快速充满炉膛时,会降低气化效率。为了提高气化效率,在炉体顶部安装空气整流装置,高温空气经过整流器形成需要的流速和流体形态,使热空气的进入炉内即和雾化氨水充分接触,因此在不增加炉体高度和热风温度的情况下,使氨水完全气化。


       氨水气化炉尺寸的设计参考氨水气化混合及停留时间,结合整流后的热空气流速,通过理论计算,确定气化炉的直径和高度,由于气化炉入口热风温度220度以上,氨水在高温下会腐蚀碳钢材质,所以气化炉材质选用304/316L不锈钢。


       为了能够了解气化炉内温度及压力情况,在气化炉上部同一水平位置设置热电阻和压力传感器,在气化炉出口管上设置热电阻和压力变送器,可随时检测到气化炉内温度、压力情况,当气化炉内出现异常时,可快速排除问题。


       氨水气化炉运行时为高温设备,喷枪是主要部件,如果喷枪一旦出故障需设备冷却后方可拆卸,维修时间过长,为了满足设备现场在线拆卸维修功能,在喷枪入口加装密封组件,设备在最短时间内完成维修。


结构优点描述:


(1)气化炉上部留有人孔,方便安装检修炉内部件。


(2)气化炉出口管道留有人孔,方便检修及排渣。


(3)气化炉内设置直流装置,使得进入的热风能充分均匀的接触氨水液滴,快速把氨水气化成氨气。


(4)喷枪入口加装可拆卸的密封组件,可实现在线拆卸功能。


氨水制备撬

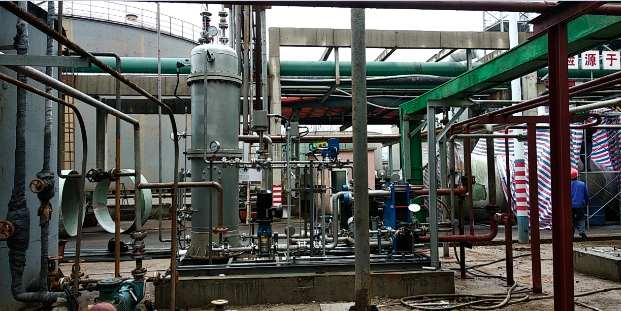

       氨水制备系统主要设备是制备器,液氨经流量计、调节阀后进入氨水制备器内,混合水同样经流量计、调节阀进入氨水制备器内。液氨通过塔板及填料被喷淋的除盐水吸收,然后流入制备器底部,通过氨水泵输出,一部分氨水回流到制备器内,二次吸收气化的液氨,不凝气体通过顶部排出。输出的氨水经质量密度计检测,根据检查结果可以调整混合水量和回流量,使氨水出料维持在要求的浓度范围。在氨水出口管路增加了氨水二次降温用的换热器,该换热器为氨水与液氨换热,经液氨降温后的氨水作为合格氨水输送至后方进行储存或直接使用。液氨气化后进入氨水制备器内与混合水进行混合。


       制备器为塔式结构,外壳材质为Q345R,内件采用高效填料+大通量CTST塔盘,该塔盘为专利技术,持通量大,与常规塔盘通量相比提高了80% -100%,操作弹性高,压力降小,并且抗堵性能特别好,氨吸收效率高,安装检修方便,特别适合工业化的连续和间断生产。


技术参数


规格型号:ZB-液氨量(kg/h)


氨水制备能力:500-12000kg/h(液氨量)


氨水浓度:10-20%


氨水温度:≤30°C


冷却水温度:≤32°C


氨水混合计量分配撬


        SNCR脱硝系统采用氨水做还原剂时需将氨水、雾化空气、冷却空气等物料分别计量、调节后送到后方系统使用。将相应的阀门、仪表、调节阀、变送器等设备集成到一个撬体上,整套设备出厂前完成气密、水压等实验。发到现场后只需将相应的管路连接完毕后即可使用,方便运输及安装。撬体的关键部分均设置流量、压力、温度的远传及就地显示仪表,方便现场及上位控制系统随时查看。


       整个撬体上的关键部件均选用进口或国内优质产品,保证整个撬体使用寿命长,可靠性高。另外,撬体设计充分考虑美观大方、易于操作、维护方便等特点,得到广大用户的一致好评



主要业绩:


1、上海金山永久生活垃圾综合处理厂改扩建二期工程(一期提标改造) 氨水汽化系统


2、安彩太阳能光热新材料烟气治理项目 氨气系统 氨气计量、喷氨格栅


3、河南濮阳项目氨气系统 氨气计量、喷氨格栅


4、交口县旺庄生铁有限责任公司 氨水汽化系统


5、辛集市澳森钢铁有限公司600T+4×300T石灰窑烟气脱硝工程氨水蒸发器  氨水汽化系统


6、潘阳生活垃圾焚烧发电项目 SCR脱硝项目  氨水汽化系统
