氨水罐区由氨水卸车泵,氨水罐,氨水输送泵、废水泵、废水池等组成。氨水罐及氨水卸车泵氨水采用氨水罐车运输至氨水车间,经卸车泵卸至氨水储罐,卸车泵过流部件(泵壳,叶
- 产品名称:液氨制备氨水系统
- 产品用途:
- 所属分类:
产品用途
氨水罐区由氨水卸车泵,氨水罐,氨水输送泵、废水泵、废水池等组成。
氨水罐及氨水卸车泵
氨水采用氨水罐车运输至氨水车间,经卸车泵卸至氨水储罐,卸车泵过流部件(泵壳,叶轮)采用304材质,卸车泵2台,1用1备,离心泵,卸车泵成撬供货。
氨水卸车至氨水储罐,氨水储罐1台或多台,整体304不锈钢材质。氨水罐为常压容器,配置带阻火式呼吸阀,材质为304。氨水罐进出口设置气动切断阀,储罐上设有热电阻、就地温度计和液位变送器,氨水罐配置自动降温喷淋系统,防止温度过高氨逸出。
氨水输送泵
用输送泵将氨水从储罐输送至蒸发区,经调节后进入氨水汽化器,氨水输送泵采用304材质,氨水输送泵2台,1用1备,采用多级离心泵或计量泵(根据项目实际情况待定)。泵出口根据泵特性设置压力表,成撬供货。
氨水蒸发撬
蒸汽列管式换热器系统配置:蒸汽列管式换热器+静态混合器(稀释风≥130°)。

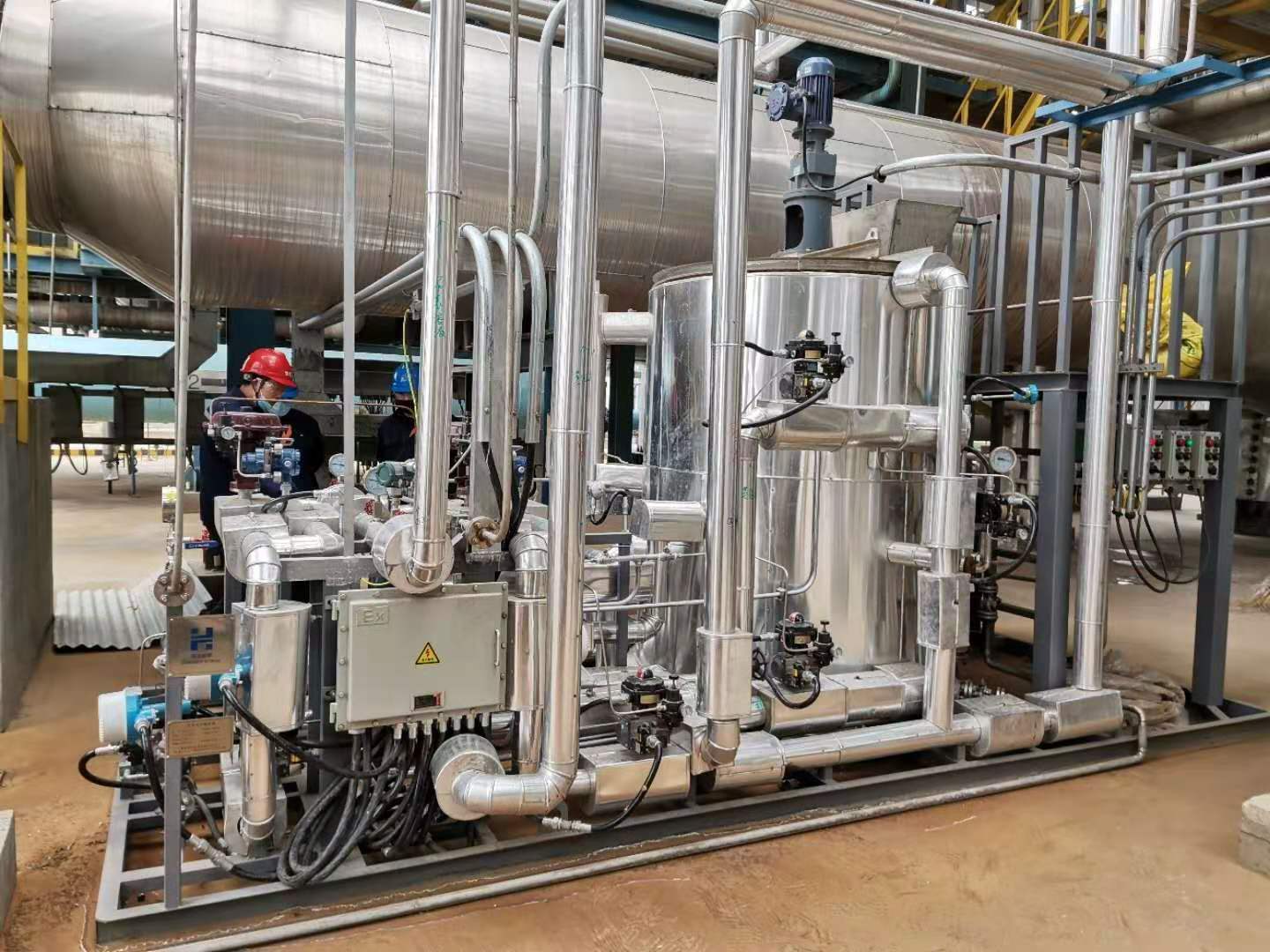

氨水蒸发撬是将氨水蒸发器本体、阀门、仪表集成在一个槽钢底盘上成撬装,方便现场安装。氨水蒸发器是核心设备,根据不同的工况条件,设备内部有不同改动,是我们的实用新型专利产品,氨水走壳程,蒸汽走管程。在同轴换热列管束内,内管中蒸汽自下而上经过,加热外管的冷凝水,冷凝水则以相对温和的温度将热量均匀传递给壳程中的液氨,氨水吸收热量气化并过热,经气液分离后从出口输出。
通过壳程氨水的液位高低调节氨水入口调节阀的开度,控制氨水液位从而增大和减少换热面积。根据测温元件测得的气温自动控制蒸汽管道阀门的开度,从而使蒸汽的进入量与气化量平衡。通常蒸汽采用0.4~0.8MP a饱和蒸汽。
氨水气化炉及氨水计量分配撬
通常热风气化炉系统配置:计量分配撬+气化炉+喷枪+热风(稀释风≥220°)+电加热器/蒸汽加热器
氨水喷射撬
经氨水混合计量分配撬计量、调节后的氨水、雾化空气、冷却空气三种物料在氨水喷射撬内经喷枪后喷入炉膛中参与反应,雾化空气在喷枪内雾化氨水溶液,最终使氨水溶液以非常小的雾滴喷入炉膛内参与反应(通常雾滴不超过60-80μm),冷却空气起到冷却喷枪的作用。
主要业绩:
1、1200Kg山西蔺鑫煤焦化有限责任公司 20万吨/年甲醇联产6万吨/年合成氨项目 氨水制备装置
2、江苏常州制药有限公司250kg 液氨制氨水系统
3、安徽省司尔特肥业股份有限公司硫酸系统尾气吸收设备 二氧化硫吸收装置(氨法) 液氨制氨水撬装设备
4、吉林项目 500kg/h液氨制氨水项目液氨制氨水撬装设备等
